加固设计中排架结构在地震中的表现

　　排架结构作为单层工业厂房的主要结构形式，其地震表现具有显著的力学特性和破坏规律。根据相关研究，该类结构在地震作用下的响应主要体现在构件损伤模式和整体抗震性能两个方面。

　　震害特征与破坏机理

　　排架柱作为主要承重构件表现出典型的受力特征：

　　1、上柱根部及吊车梁标高处因弯矩集中易产生水平裂缝

　　2、下柱近地面区域受剪力作用常出现混凝土剥落及钢筋压屈现象

　　3、不等高厂房中柱牛腿部位受高低跨屋盖地震作用差异影响产生水平裂缝

　　4、平腹双肢柱和薄壁预制腹板工字柱因抗剪能力弱易发生剪切破坏

　　5、大柱网厂房中柱根部应力集中区破坏风险显著

　　其他关键部件的震害表现：

　　屋盖系统：支撑杆件失稳、节点破坏

　　围护结构：山墙倒塌、纵向围护墙开裂

　　附属构件：楼梯板断裂、平台梁剪切裂缝

　　抗震性能影响因素

　　不同结构形式的抗震表现存在显著差异：

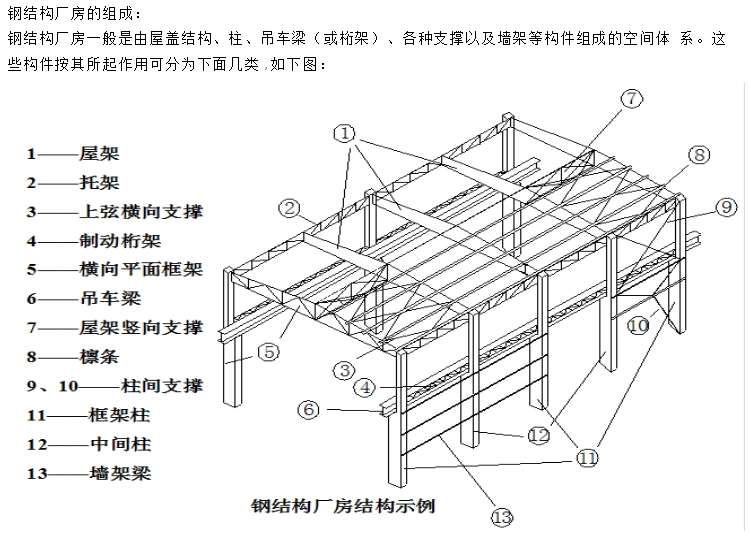

　　1、钢结构排架

　　具有自重轻、延性好的优势

　　需注意纵向地震力引起的刚度不均问题

　　通过增设柱间支撑可提升整体刚性

　　2、框排架混合结构

　　兼具框架与排架结构优点

　　地震作用下塑性变形可控

　　位移和变形指标相对较小

　　3、混凝土排架

　　全装配式构造施工效率提升40%

　　新旧节点连接部位为抗震薄弱环节

　　高烈度区建议增设钢支撑加强

　　抗震设计启示

　　1、动力特性方面

　　横向平动质量参与系数达82%

　　纵向平动质量参与系数约68%

　　存在明显的转动效应需专项考虑

　　2、损伤控制策略

　　按变形程度划分损伤等级(轻微屈服至濒临倒塌)

　　发挥钢结构弹性阶段的耗能优势

　　关键节点采用延性构造设计

　　3、新型技术应用

　　基于性能的抗震设计方法

　　采用消能减震装置

　　开发新型预制连接体系

　　通过系统把握排架结构的震害规律和力学特性，结合现代抗震设计理念，可显著提升该类结构的抗震性能，为工业建筑的抗震安全提供可靠保障。
