粘钢加固施工难点解析

　　材料选择难点

　　粘钢加固工程中，钢材与结构胶的适配性是关键难题。钢材需选用Q235或Q355级碳素钢，厚度控制在2-6mm范围内，过厚易导致胶层不均，过薄则难以承担设计应力。结构胶必须选用A级粘钢专用产品，其粘结强度、耐老化性及耐疲劳性需严格达标。在工业厂房等动荷载场景下，还需采用特殊配方的耐疲劳型结构胶;潮湿腐蚀环境则应选用耐腐型产品。材料保存也需特别注意，过期或配比不当的胶料会严重影响粘结效果。

　　施工工艺挑战

　　表面处理要求

　　混凝土基面需打磨至坚实层，清除浮浆、油污及松散颗粒，露出新鲜混凝土且石子外露率≥30%。处理后的基面平整度误差应≤3mm/m，存在裂缝(宽度≥0.2mm)时需先进行压力注浆封闭。老旧建筑基面常存在碳化层，清理难度较大，必须采用专业机械配合人工处理。

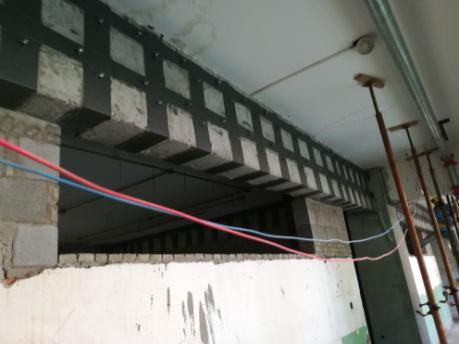

　　粘贴操作难点

　　粘钢胶需严格按配比机械搅拌3分钟以上，确保无沉淀气泡。胶层厚度需精准控制在2-3mm，过厚会产生应力集中，过薄则影响粘结强度。大面积钢板粘贴时，需采用由中间向两端或一端向另一端的顺序加压，保持0.1-0.3MPa压力使胶液均匀挤出。施工环境温度需控制在5-35℃，湿度≤85%，雨雪天气严禁作业。

　　质量控制瓶颈

　　固化养护要求

　　胶层固化期需保持7天以上，期间严禁施加荷载或振动。低温环境需采取保温措施，避免固化不完全。养护期间需定期检查钢板是否移位，胶层有无开裂现象。

　　质量检测局限

　　现有检测主要依赖锤击法判断空鼓，但难以准确评估粘结强度。规范要求空鼓面积单块≤5%、总面积≤10%，超出标准需补胶或重贴。对于隐蔽部位的粘结质量，目前缺乏有效的无损检测手段。

　　应对方案

　　建立材料进场多重检验制度，包括质量证明文件核查和现场抽样检测

　　推行三维扫描技术辅助基面处理，确保平整度达标

　　采用智能温控系统维持固化环境稳定

　　引入红外热成像等先进检测技术弥补传统方法的不足

　　关键工序实施影像记录和第三方见证制度

　　通过系统化的质量管理体系和新技术应用，可有效提升粘钢加固工程的可靠性和耐久性。

• 上一篇：商业街改造的优点是什么
• 下一篇：碳纤维加固施工中的常见问题及解决方案
