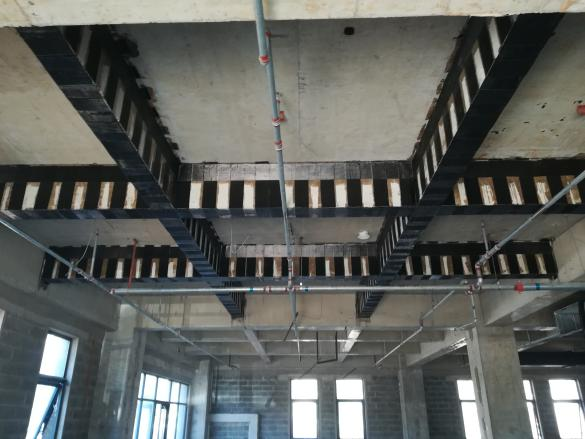

碳纤维布加固施工常见问题

　　材料质量问题

　　劣质碳纤维布常表现为张力不均、浸胶性差，而配套胶黏剂若固化比例失调或触变性能不足，将直接导致空鼓、剥离等缺陷。建议选择进口碳丝织造、通过抗震认证的优质碳布，配套胶应选用南亚环氧树脂等渗透性强的高性能产品。

　　基面处理缺陷

　　混凝土表面存在油污、水渍或凹凸超过2mm时，会形成隔离层。典型案例显示，未打磨成≥25mm圆弧的构件棱角，会使碳布边缘应力集中，翘边风险增加85%。施工前需采用"打磨机+丙酮"双清洁工艺，确保含水率≤4%。

　　施工工艺失控

　　空鼓主因：刮压方向混乱(应保持单向施力)

　　褶皱产生：裁剪误差>5mm或排气不彻底

　　胶层失效：环境温度<5℃时胶体稠度剧增，需采用红外预热

　　标准化施工全流程控制

　　| 关键环节 | 技术标准 | 质控要点 |

　　| 基面处理 | 平整度≤2mm/m² | 采用激光测距仪复验 |

　　| 胶黏施工 | 厚度2±0.3mm | 锯齿镘刀形成连续胶条 |

　　| 碳布粘贴 | 重叠宽度≥100mm | 滚压至两侧出胶率>5% |

　　| 固化养护 | 温湿度监控72h | 空鼓面积<5%为合格 |

　　创新解决方案实例

　　某老旧小区改造中，采用"预张拉+真空辅助"工艺：

　　① 先对碳布施加5%预应变

　　② 覆盖真空膜抽至-0.08MPa

　　③ 恒温35℃养护48小时

　　该工法使粘结强度提升40%，空鼓率降至0.3%以下，特别适用于曲面等复杂结构。

　　通过建立"材料-工艺-环境"三维质量控制体系，可系统解决碳纤维布加固工程中的各类典型问题，确保结构加固后的耐久性达到50年设计标准。

• 上一篇：二层钢结构从设计到施工的完整指南
• 下一篇：加固工程需要做哪些检测
