粘钢加固耐久性测试方法

　　粘钢加固耐久性测试是保证工程长期安全可靠的关键环节，通过系统化的检测手段可全面评估粘钢胶性能及结构稳定性。以下是经过优化的专业测试方法说明：

　　1. 耐久性能综合评价

　　耐久性检测聚焦材料在预期使用年限内的性能保持能力，通过加速老化试验模拟30年/50年不同服役周期。测试包含湿热老化(70℃/95%RH)、紫外线辐照、盐雾腐蚀等多因素耦合试验，结合长期应力荷载分析，验证胶体抗蠕变和应力松弛特性。

　　2. 环境适应性测试

　　温度循环测试：在-40℃~80℃区间进行高低温交变试验，检测胶层热膨胀系数匹配性

　　冻融试验：饱和试件经300次-18℃~20℃循环后测量强度损失率

　　湿热老化：85℃/85%RH环境下进行1000小时加速老化，评估性能衰减曲线

　　3. 力学性能检测体系

　　采用三维检测方案确保界面可靠性：

　　静态测试：剪切强度(单搭接≥18MPa)、拉伸强度(≥30MPa)、T型剥离强度(≥4kN/m)

　　动态测试：200万次疲劳荷载(应力幅值≥8MPa)后的剩余强度检测

　　冲击测试：摆锤冲击能量≥15J/m²，落锤高度≥1.5m

　　4. 施工质量控制要点

　　基面处理：混凝土粗糙度≥3mm，钢板Sa2.5级喷砂处理

　　胶层控制：厚度2-5mm，空鼓率<5%(敲击检测)

　　固化监控：25℃环境下7天强度发展曲线监测

　　5. 全生命周期管理

　　建立包含初期(28天)、中期(5年)、长期(10年)的检测周期：

　　红外热成像检测界面脱空

　　超声波测厚仪监控胶层退化

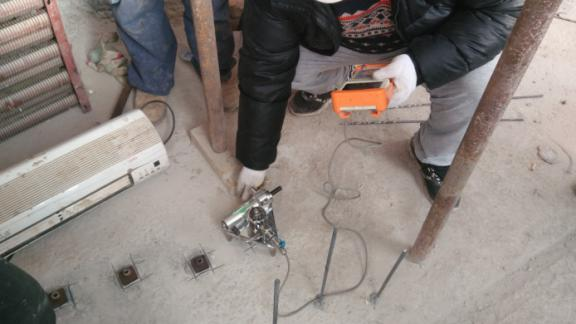

　　取芯法现场强度验证

　　6. 特殊环境验证

　　针对化工厂、海洋环境等特殊场景，需增加：

　　酸碱溶液浸泡试验(pH2-12)

　　氯离子渗透试验(Cl-含量≤0.1%)

　　微生物腐蚀评估

　　通过上述系统性测试，可全面掌握粘钢加固体系的耐久性能，为工程设计提供数据支撑，确保结构在全寿命周期内的安全可靠。建议结合《工程结构加固材料安全性鉴定技术规范》GB50728要求，制定针对性的检测方案。

• 上一篇：钢结构厂房加固方案
• 下一篇：砌体结构加固设计成本节约技巧
