老厂房结构加固发现有裂缝的情况下该如何处理？

　　在多数的老厂房结构加固工程中，裂缝是相当常见的现象。但并非所有裂缝都需要立即处理，关键在于判断其是否属于有害裂缝。无害裂缝通常不会影响结构安全和正常使用，可暂不处理;而由地基沉降、超荷载使用、墙体开洞等原因引发的裂缝则需及时修复。以下是两类常见裂缝的处理方法：

　　一、裂缝宽度小于0.3mm的处理方法

　　对于微小裂缝，可采用环氧树脂水泥进行封闭：

　　表面处理：用钢丝刷清理裂缝表面，吹净灰尘，确保干燥无油渍(如有油渍需用丙酮或甲苯擦拭)。

　　封闭施工：骑缝涂抹环氧树脂水泥，封闭层宽度30mm、厚度2mm，并延伸出缝端30mm。

　　替代方案：若裂缝对结构受力无影响，仅需满足美观或防渗要求，可涂刷水泥浆、沥青或环氧树脂浆液，也可用1:2水泥砂浆抹平并加强养护。

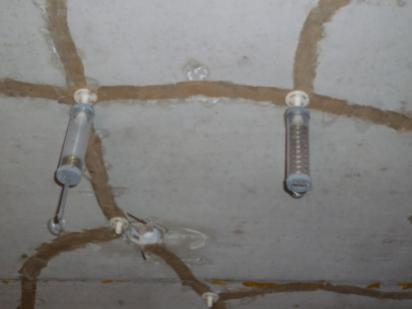

　　二、裂缝宽度≥0.3mm的压力灌浆修复

　　此类裂缝需采用压力灌环氧树脂浆液粘合补强，具体步骤如下：

　　表面处理：清理裂缝两侧200mm范围内的混凝土，粘贴灌浆嘴处用丙酮或甲苯擦洗。

　　灌浆嘴布置：间距根据裂缝宽度调整(通常300~500mm)，缝交叉处和端部需增设嘴子，并用环氧水泥固定封闭。

　　封闭带制作：嘴子间裂缝用环氧水泥抹成20~30mm宽、2mm厚的封闭带。

　　试气检测：通过压缩空气检查贯通性和封闭质量，发现漏气需及时封堵。

　　灌浆操作：将环氧浆液压入裂缝，相邻嘴子冒浆后封堵，恒压5~10分钟确保填充密实。

　　结语

　　老厂房因年限较长，裂缝问题难以避免。建议先联系专业机构检测，明确裂缝性质后再制定修复方案。对于有害裂缝，结构加固是保障安全的必要措施;但无论裂缝大小，均不可忽视其潜在风险，及时排查才能防患于未然。

• 上一篇：没有了
• 下一篇：厂房加固改造应该怎么做
