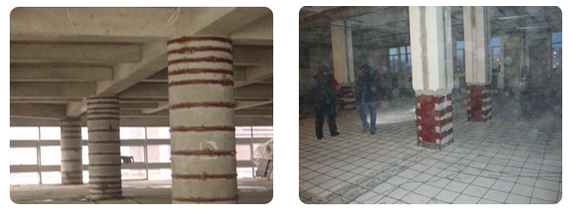

柱加固之外粘型钢加固法

作者:yhsj   发布时间:23-09-27 11:03

返回:新闻中心

  外粘型钢加固法加固柱应根据柱的类型、截面形式、所处位置及受力情况等的不同,采用相应的加固构造方式。柱的纵向受力角钢应由计算确定,但不应小于 75 x 5.角钢在加固楼层范围内应通长设置;对于梁齐柱边布置的节点区及壁柱情况,角钢可换成等代扁钢。

  纵向角钢上下两端应有可靠锚固。角钢下端应锚固于基础;中间应穿过各层楼板,上端应伸至加固层的上一层楼板底或锚固于屋面顶板上。

  沿柱轴线方向应每隔一定距离用扁钢制作的箍板或缀板与角钢焊接。箍板或缀板截面不应小于40 x 4mm,间距不应大于20r(r为单根角钢截面的最小回转半径),且不应大于500mm;在规定的范围内,其间距应适当加密,加密区范围和考虑原箍筋的总配筋量应满足《建筑抗震设计规范》 GB 50011-2010 的相关规定。

  节点位置箍板可按nAsvfy心等效换算为等代箍筋,以便穿梁与角钢焊接;对于扁钢可改用螺杆穿过拧紧,穿梁的孔洞应采用胶粘剂灌注锚固。

  外粘型钢加固柱时,应将原构件截面的棱角打磨成圆角,其半径ρ7mm。外粘型钢的注胶应在型钢构架焊接完成后进行,胶缝厚度直控制在5mm;局部允许有长度不大于300mm、厚度不大于mm 的胶缝,但不得出现在角钢端部600mm范围内。
